La fabrication du stéréoscope

Un stéréoscope est un outil qui te permettra de voir des dessins ou des photographies en relief. Par exemple, il te permettra de voir les photos prises lors de cette activité.

Nous avons vu précédemment que tes yeux ne voient pas exactement les mêmes images, et c’est la superposition de ces images qui te permet de voir en 3 dimensions. Le stéréoscope est un outil qui obligera ton œil droit à voir une image et ton œil gauche à en voir une légèrement différente. La superposition de ces deux images te permettra d’en voir une troisième en 3D.

Pour fabriquer un stéréoscope il te faudra l’aide d’un adulte et un peu de matériel :

•          Du contreplaqué de 5mm d’épaisseur
•          Un pistolet à colle chaude ou de la colle à bois (Attention ceci peut être dangereux)
•          Une perceuse et des mèches (à utiliser par un adulte)
•          Une scie (à utiliser par un adulte)
•          Un crayon à papier
•          Une règle

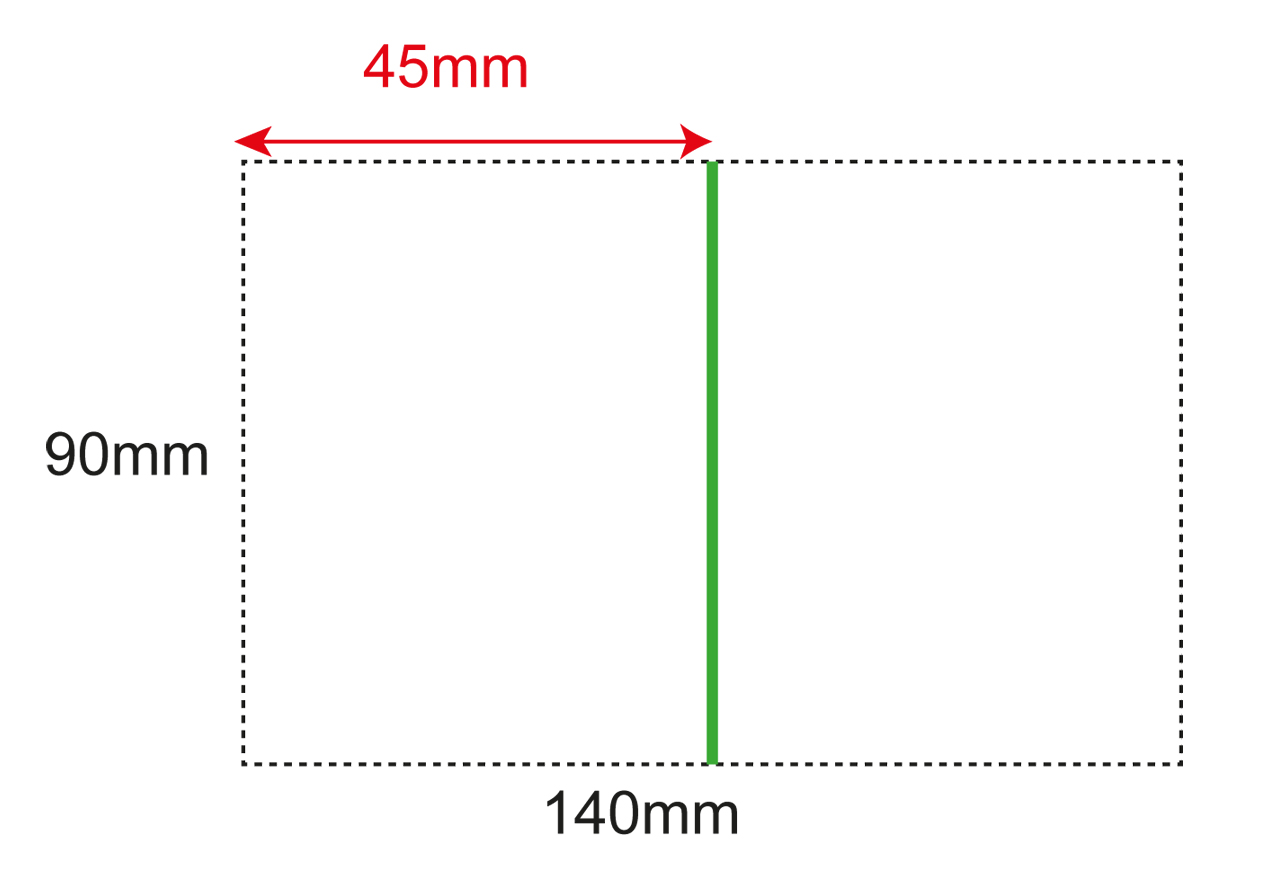

Pour commencer dessine ces trois formes sur le contreplaqué. Attention, respecte les cotes (=mesures) données.

Ensuite demande à un adulte de couper tout ce qui est en pointillés. Les trous pour les yeux peuvent être faits à l’aide d’une perceuse (utilise une mèche permettant de faire de gros trous)

Pour finir il suffit de coller les deux parties vertes ensemble puis les deux parties bleues ensemble. Laisse sécher suffisamment la colle avant d’utiliser ton stéréoscope !

Maintenant il ne te reste plus qu’à mettre la photo correspondant à l’œil gauche à gauche et celle correspondant à l’œil droit à droite.

Attention, si tu te trompes de sens, cela ne marchera pas !

Voici quelques images que tu peux utiliser pour essayer :

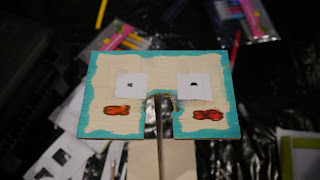

Mets tes yeux dans les trous et observe les photos.

Attention, ça ne marche pas du premier coup, tes yeux doivent s’exercer un peu ce n’est pas facile pour eux. Au bout d’un certain temps tu verras les photos se rapprocher et devenir floues, tu y es presque. Si tu attends encore un peu tu verras disparaître le morceau de bois se trouvant au centre et tu verras apparaître une seule image en 3 dimensions !

Attention, cela va fatiguer tes yeux. Si tu sens qu’ils commencent à te faire un peu mal : FAIS UNE PAUSE !

Dans le prochain article, tu découvriras le monde de l’image animée !

Kévin, l’animateur.
